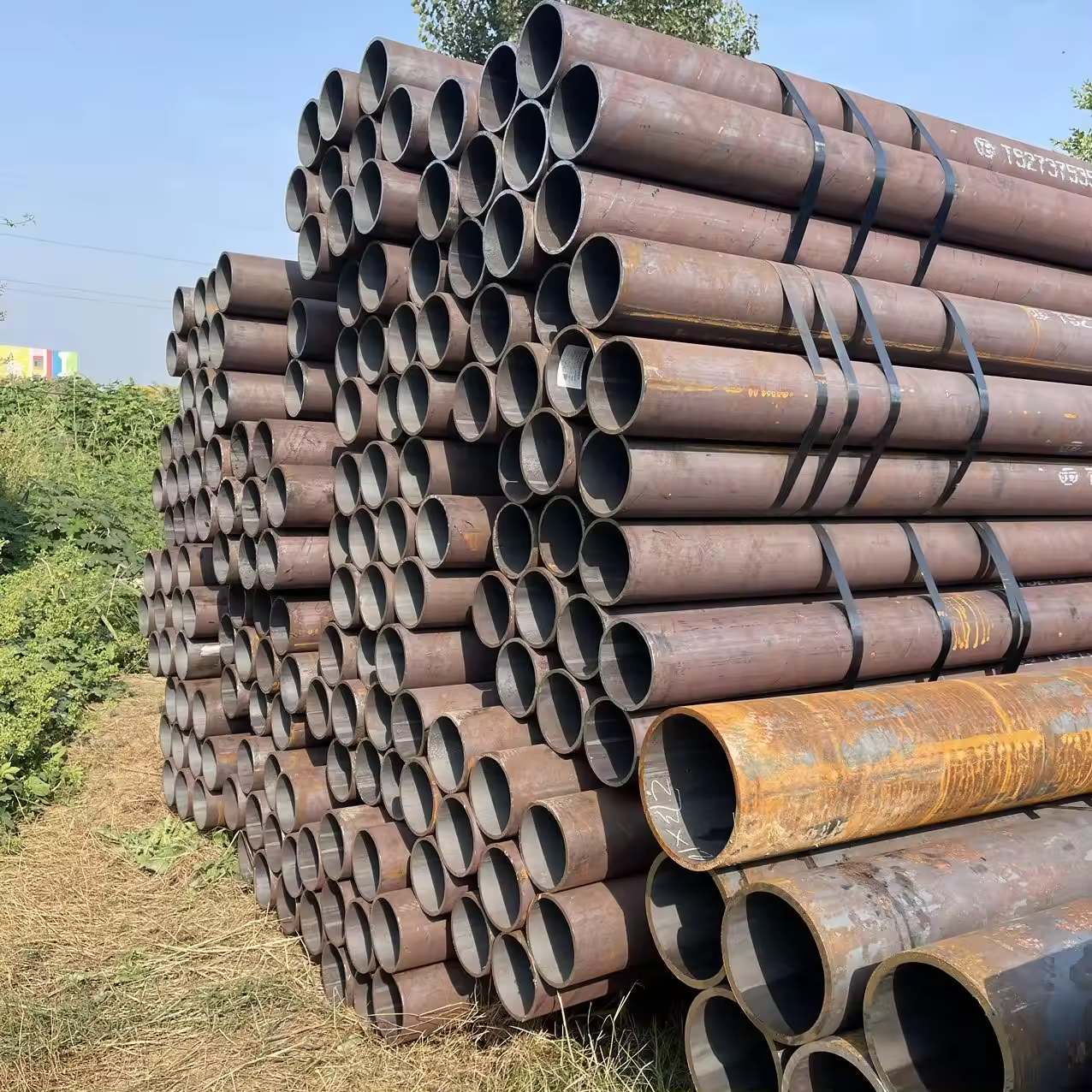

5310无缝钢管高压 承压100耐磨热轧管 支持切割定制 20号无缝钢管

一、标准体系与技术升级

1. 现行标准：GB/T 5310-2017《高压锅炉用无缝钢管》是当前执行标准，替代了 2008 版。该标准参考了 EN 10216-2（欧洲压力管道标准）和 ASME SA 系列（美国锅炉规范），技术指标达到国际先进水平。
2. 材料升级：新增了 07Cr2MoW2VNbB（P23）等新型耐热钢，其 620℃下的许用应力是传统 12Cr1MoVG 的 1.8 倍，满足超超临界机组对 650℃以上高温的需求。

二、材料特性与化学成分

1. 基础材质：
   • 20G：碳含量 0.17%-0.24%，通过锰、硅元素强化，抗拉强度≥410MPa，适用于壁温≤500℃的受热面管。
   • 15CrMoG：含 0.8%-1.1% 铬和 0.4%-0.55% 钼，500℃时屈服强度≥145MPa，用于 550℃以上高温段。
   • 12Cr1MoVG：添加 0.15%-0.30% 钒，形成碳化物钉扎晶界，570℃持久强度≥75MPa，是超临界机组过热器的主力材料。
2. 纯净度控制：磷、硫含量分别≤0.025% 和 0.015%，优于普通无缝管，确保长期高温运行无脆化风险。

三、制造工艺与质量管控

1. 生产流程：
   • 热轧工艺：钢坯在 1200℃以上穿孔轧制，外径范围 10-762mm，壁厚 2-120mm，常用规格 Φ38-426mm。
   • 冷拔工艺：通过多道次冷加工，外径精度达 ±0.3mm，表面粗糙度 Ra≤12.5μm，适用于高精度部件。
2. 热处理：
   • 正火处理：20G 钢在 880-940℃正火，获得均匀铁素体 + 珠光体组织，提升韧性。
   • 淬火 + 回火：12Cr1MoVG 经此处理形成回火索氏体，冲击功≥35J，远高于普通结构管。
3. 检测体系：
   • 无损探伤：100% 涡流探伤检测表面缺陷，超声波探伤检出内部夹杂，液压试验压力达设计压力 1.5 倍。
   • 理化检验：每批钢管附带熔炼成分、热处理曲线和第三方检测报告，电站用管需额外进行晶间腐蚀试验。

四、应用场景与性能优势

1. 典型工况：
   • 电站锅炉：末级过热器管承受 570℃/17.5MPa 蒸汽，再热器管应对 540℃/4.3MPa 工况，集箱导管需满足 310℃/17.5MPa 条件。
   • 石化领域：乙烷裂解管在 620℃渗碳环境下寿命≥8 年，煤化工合成气管需抗 H₂S+CO 双重腐蚀。
2. 性能优势：
   • 结构安全：无缝设计避免焊缝薄弱点，爆破压力比焊接管高 30% 以上。
   • 长寿命特性：均匀金相组织使高温蠕变寿命延长 2-3 倍，某百万千瓦机组案例显示，12Cr1MoVG 管运行 6 万小时后氧化层厚度仅 0.08mm。
   • 安装便利：外径偏差 ±0.75%，保障模块化施工的装配精度，降低现场调整成本。

五、选型建议与标准对应

1. 国际对标：
   • 欧洲标准：EN 10216-2 中的 P265GH 对应 20G，13CrMo4-5 对应 15CrMoG。
   • 美国标准：ASME SA-106B 等效 20G，SA-335 P22 对应 12Cr2MoG。
2. 采购要点：
   • 资质核查：特种设备制造许可证（TS）、ISO3834 焊接体系认证、1000 小时持久强度试验报告是关键资质。
   • 工艺匹配：焊接时需选用对应焊条（如 20G 用 E4315），15CrMoG 焊后需 720℃回火，避免热影响区脆化。

六、成本与维护

1. 经济性：采购成本较普通流体管高 40%-60%，但综合寿命成本更低，适合关键部位投资。
2. 维护监测：重点监测弯头壁厚减薄情况，当超声测厚显示减薄量超 10% 时需及时更换。日常需关注珠光体球化等组织劣化现象，通过显微组织评级评估剩余寿命。
